Línea de tuberías sólidas con núcleo de espuma de PVC

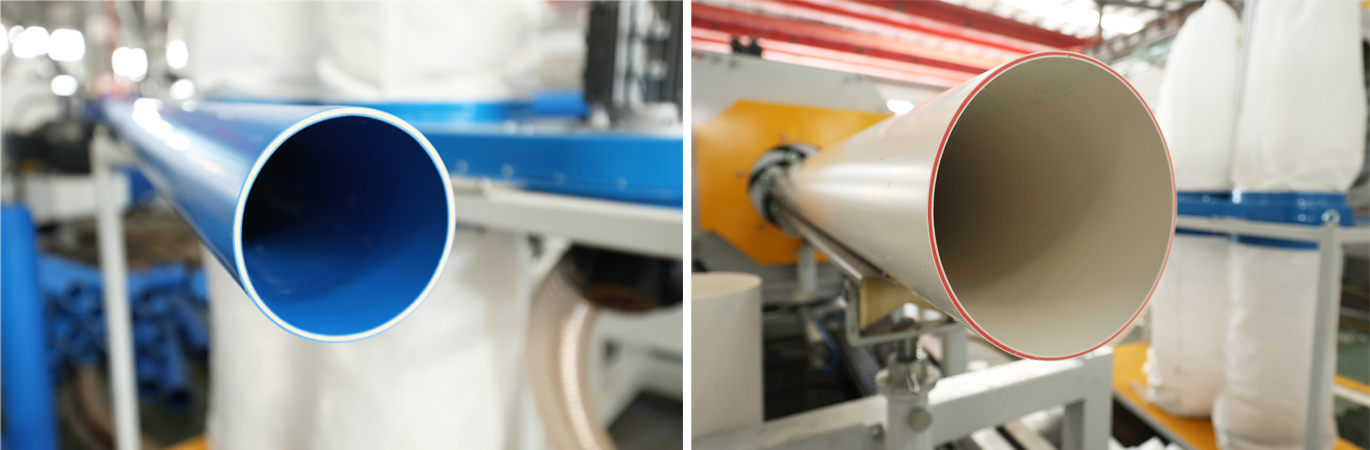

Tubo con núcleo de espuma de PVC con estructura ABA. Tanto el exterior como el interior son de PVC sólido. La capa intermedia puede ser de compuesto de espuma o compuesto reciclado. Se utiliza principalmente en sistemas de tuberías de alcantarillado, ya que es económico y reduce el ruido. La extrusora puede ser de doble tornillo paralelo o cónico. El cabezal del tubo utiliza un cabezal y distribuidor de espuma LIANSU-PVC, con alto rendimiento y control de temperatura estable. El sistema de control de toda la línea puede optar por el sistema FLEXCON o el control PLC tradicional para lograr diferentes niveles de gestión de la producción. La línea descendente puede equiparse con una máquina de encamisado en línea.

Características del tubo:
Ligero.
Densidad: 1,0-1,2 g/cm³. Peso: 70-85 % del tubo sólido.

Costo Bajo
Teniendo la misma espesura el costo del material por metro es inferior al 10 % del tubo de pared sólida.

Menor ruido
Nivel de ruido reducido en 3 dB.

63~630

Rango de tamaño (mm):

460-1130

Salida (kg/h)

UPVC

Material:

Obtenga una cotización

Descargar folleto

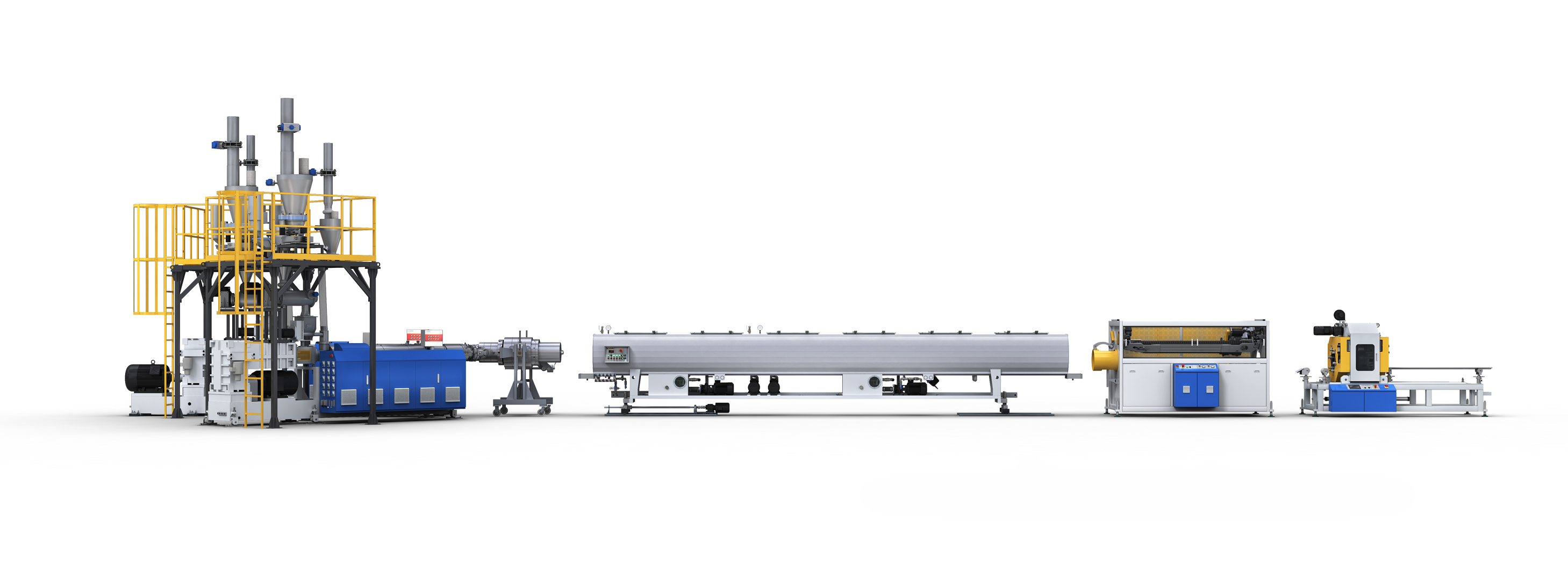

CONFIGURACIÓN

Extrusor

Cabeza de tubo

Tanque de vacío

Traslado

Corte

Máquina de enchufe en línea

Extrusor

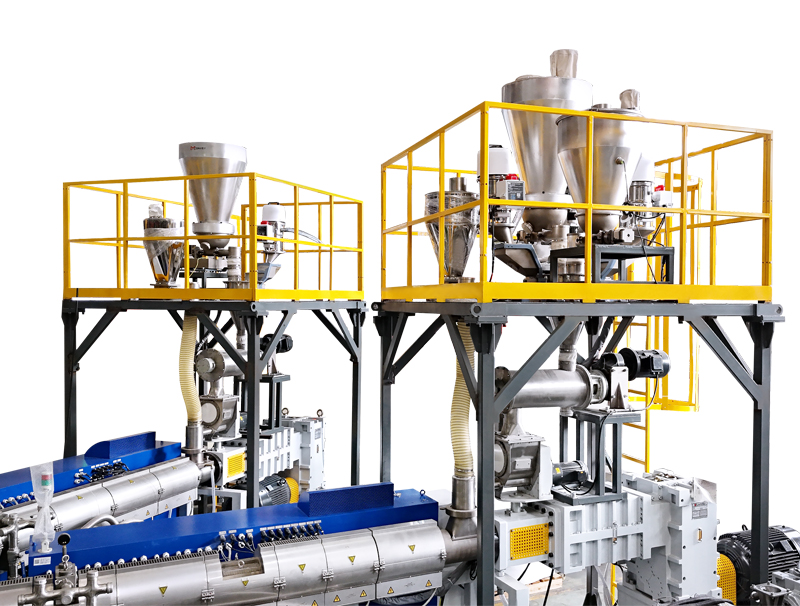

Adopta extrusoras de tornillo doble paralelas, con diseño de tornillo 36 LD, que tiene un buen rendimiento de alta producción y bajo consumo de energía, maneja mejor materiales con alta viscosidad y gran pérdida de fusión, tiene un buen efecto compuesto, optimiza la fluidez del material y mejora la calidad del producto. La corriente arriba de la extrusora está equipada con 5 + 3 alimentadores de pérdida de peso Mconvey, materiales realizados en línea pesado y dosificación, 5 conjuntos para capas internas y externas de extrusión de tubos sólidos, y 3 conjuntos son para la extrusión de capa de espuma, aseguran la alimentación cuantitativa a la extrusora después de la mezcla en línea, para garantizar el transporte estable de material sin puente y lavado.

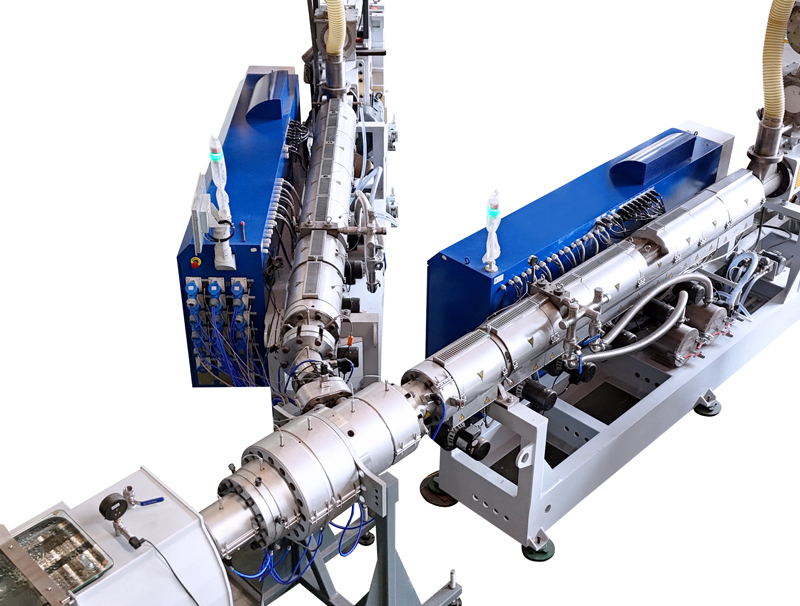

Cabeza de tubo

Liansu desarrolló diseño dedicado de cabeza de tubo y distribuidor para tubo de núcleo de espuma de PVC, garantizar alta producción y control de temperatura estable. La cabeza de tubería está diseñada mediante simulación para garantizar una distribución uniforme del canal de flujo y garantizar la consistencia del efecto de espuma. El distribuidor está configurado para ajustar eficazmente el flujo de material a la tasa, garantizar una mezcla uniforme y una salida estable de diferentes componentes, mejorar la eficiencia general de la producción y garantizar una calidad consistente del producto

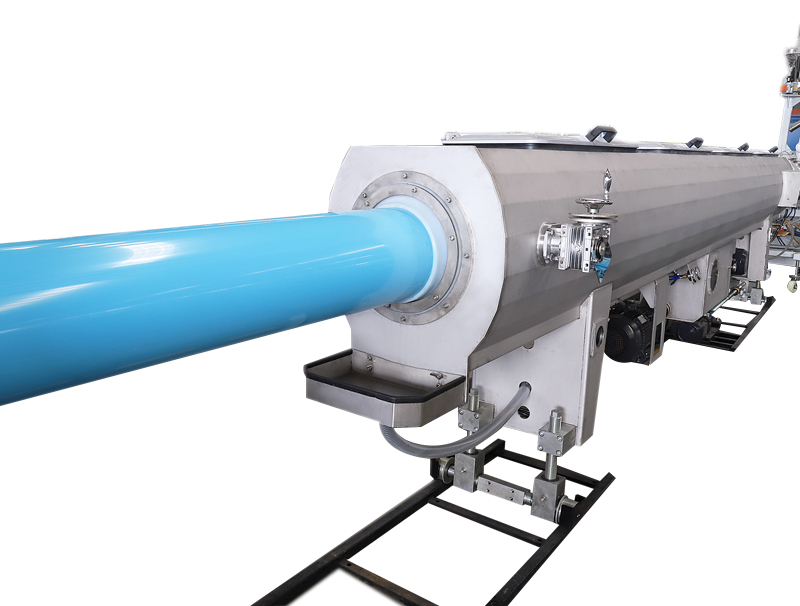

Tanque de vacío

El tanque de formación al vacío adopta un sistema de control de bucle cerrado a presión negativa totalmente automático para garantizar la formación estable de las tuberías. Al ajustar automáticamente la velocidad de la bomba de vacío, puede lograr el ahorro de energía con bajo ruido.

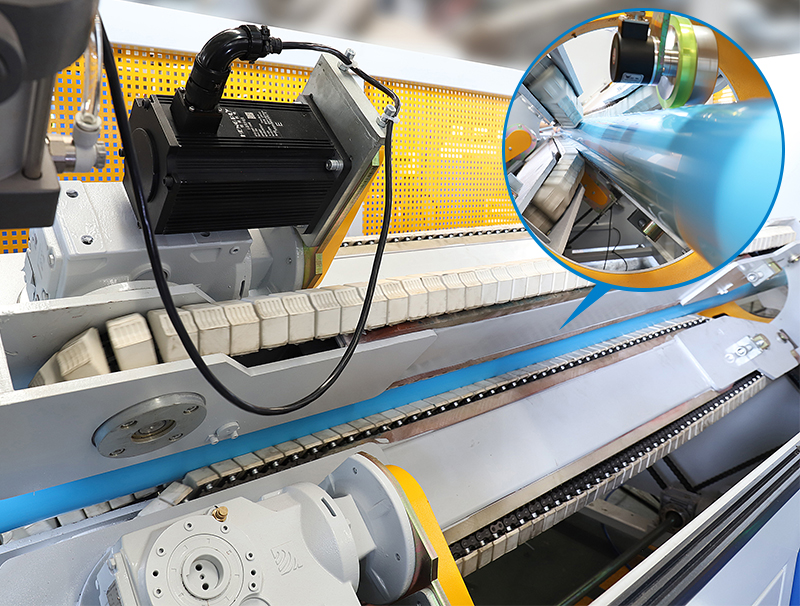

Traslado

La solución de accionamiento servo sincronizado se adopta para la unidad de extracción y el dispositivo de conducción de la tubería, lo que garantiza un rango de velocidad estable de más de 50 veces y reduce los residuos.

Corte

Adoptando corte planetario, tubo de sujeción multipunto, estructura de sellado tipo lente. El contrapeso auto-equilibrante y la estructura de perfilado automático aseguran un achaflanado uniforme.

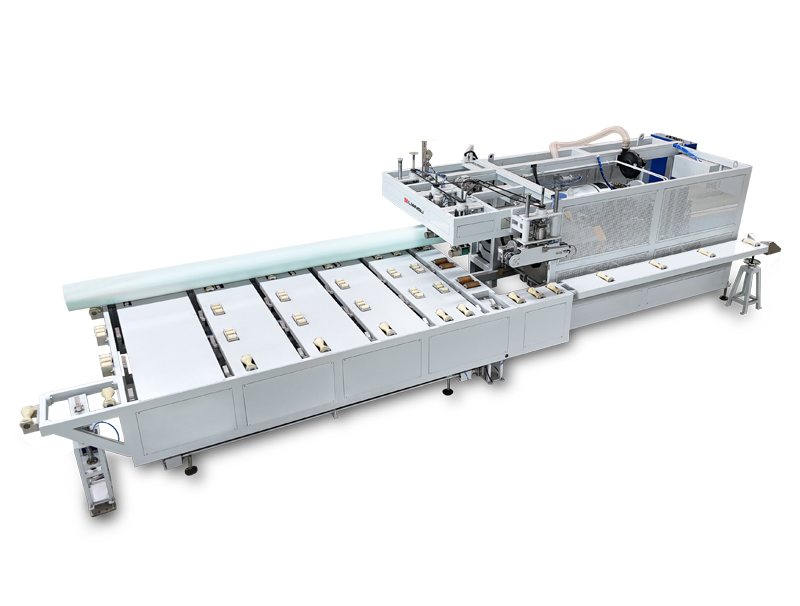

Máquina de enchufe en línea

Aguas abajo de la extrusión equipada con máquina de enchufe de doble calentamiento en línea. equipo tiene función de pesaje en línea para monitorear cada tubo será pesado en tiempo real, mejorar la calidad de los productos. Tubo calentado por calefacción infrarroja de cuarzo para garantizar un calentamiento uniforme y rápido y mejorar la eficiencia del enchufe.

Línea de tuberías sólidas con núcleo de espuma de PVC

63~630

460-1130

UPVC

Video

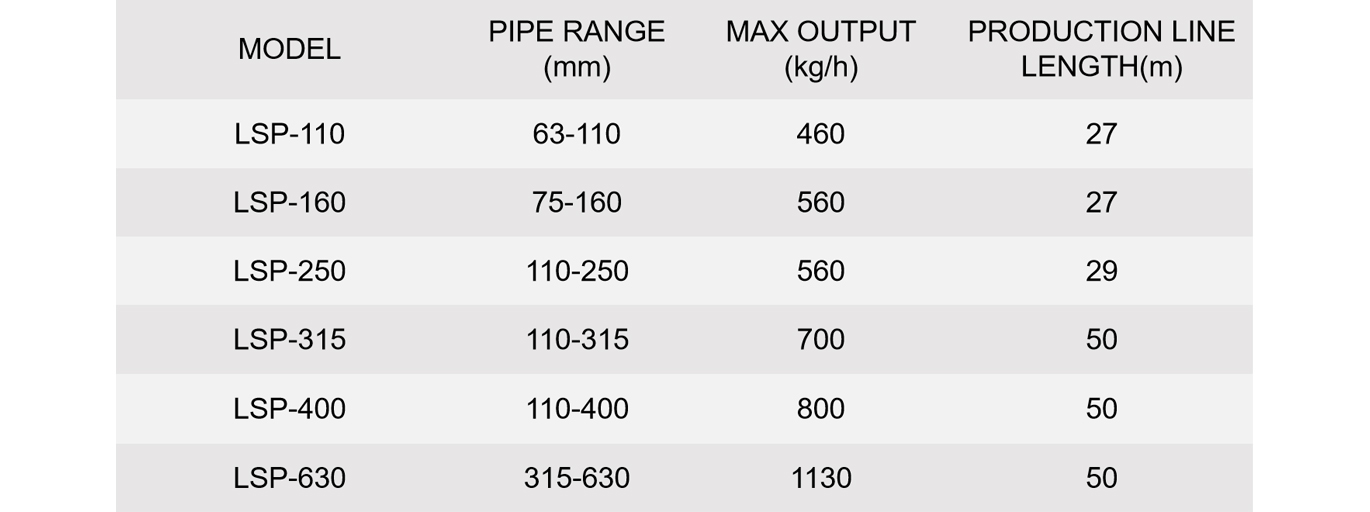

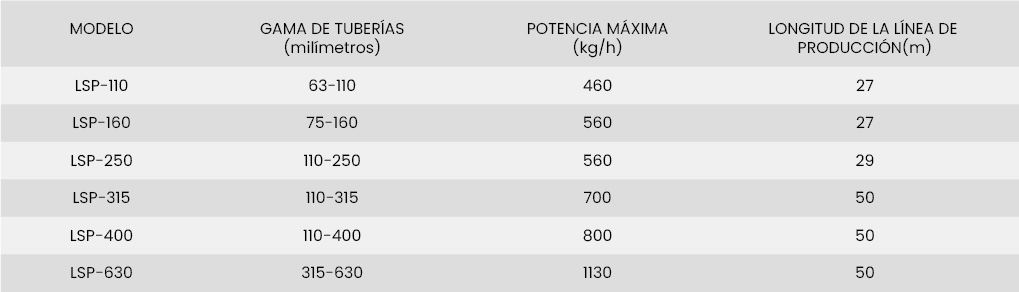

Modelo de producto
