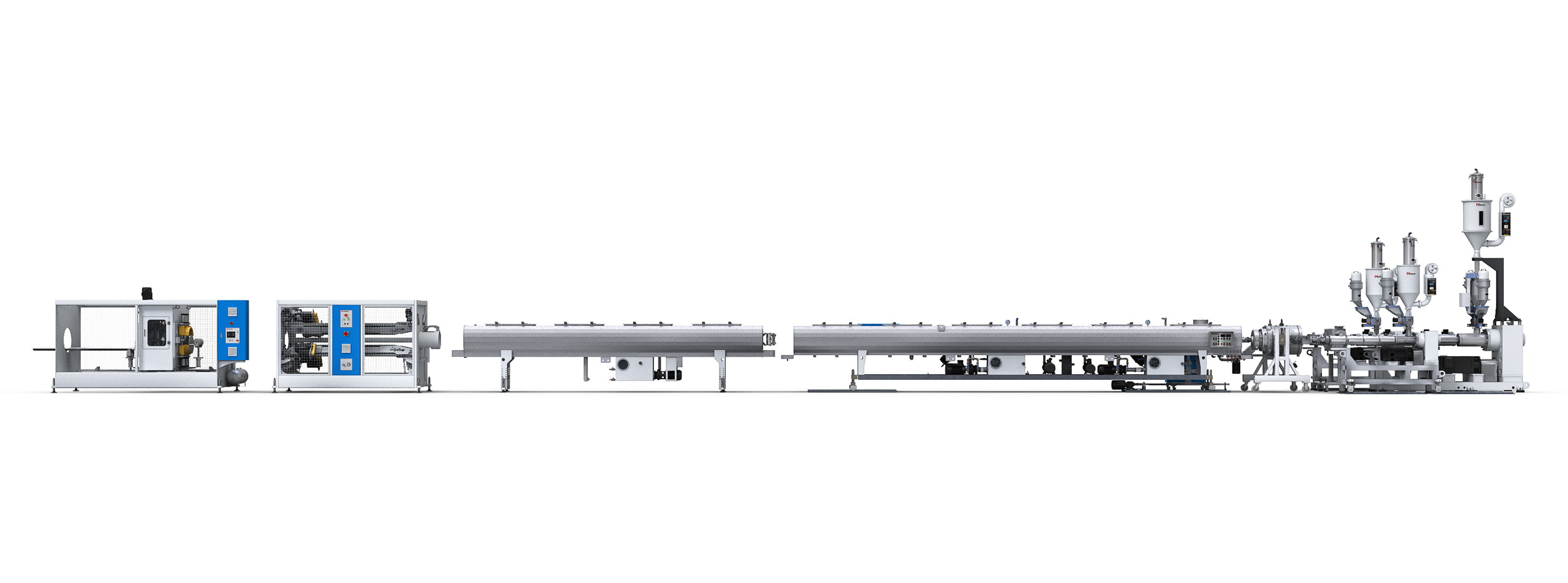

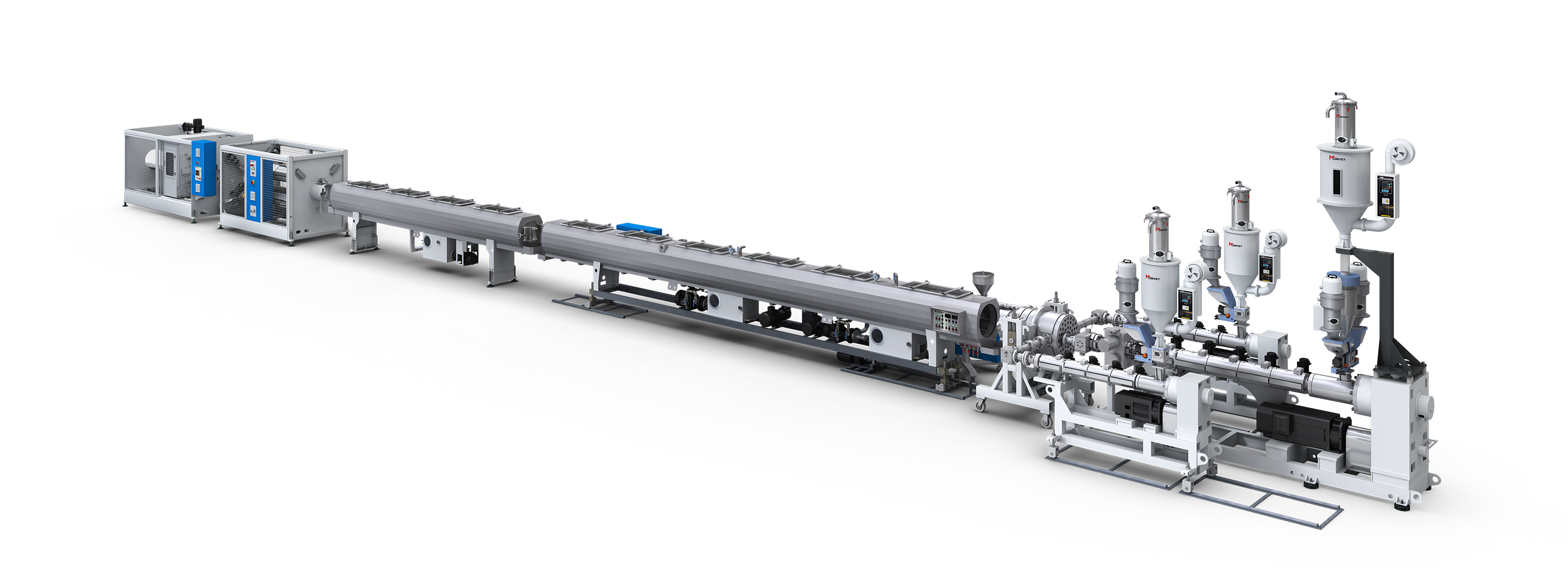

Línea de producción de tuberías PPH de 3 capas

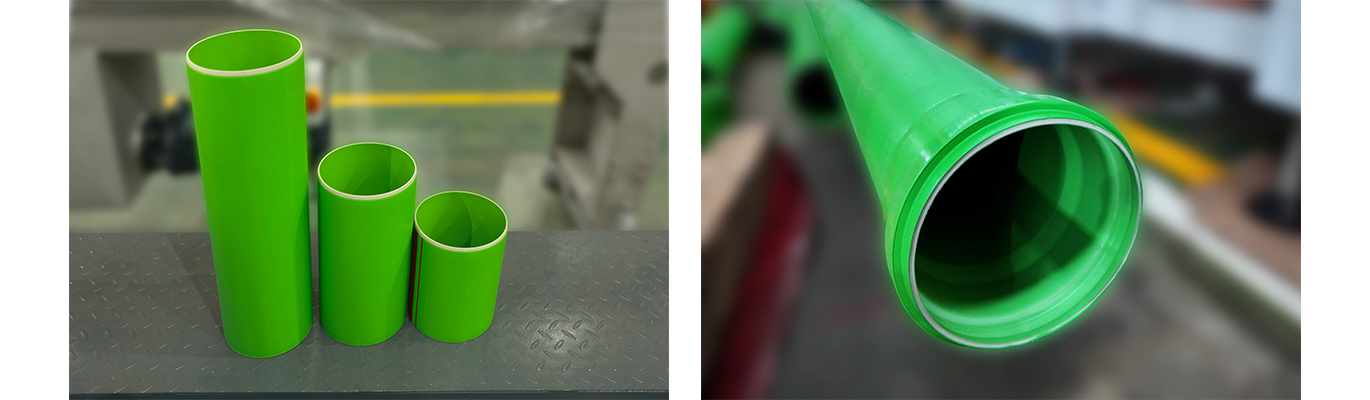

En los últimos años, las tuberías de alcantarillado PPH se han utilizado ampliamente en el sistema de drenaje de edificios debido a su buen rendimiento y ventajas de costo. Sin embargo, la producción de alta velocidad de tuberías de PPH de múltiples capas requiere un buen procesamiento de materiales y un equipo de extrusión estable, especialmente en la plastificación estable, la uniformidad de la fusión, el control del grosor de la pared y el corte y el enchufe en línea necesarios para tuberías cortas y largas. LIANSU desarrolló línea de alta velocidad para la tubería de coextrusión de tres capas de tubería de alcantarillado PPH. Material: Estructura ABA: • Exterior e interno: PPH + relleno mineral modificado; • Capa media: compuesto PPH modificado con minerales pesados y partículas de caucho

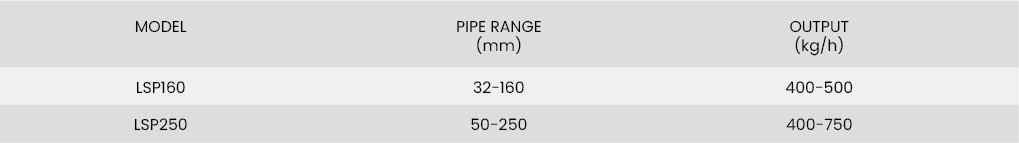

32-250

Rango de tamaño (mm):

420

Producción (kg/h):

PPH

Material:

Obtenga una cotización

Descargar folleto

CONFIGURACIÓN

Extrusora de tornillo único

Cabeza de tubo

Tanque de calibración de vacío

Unidad de extracción

Cortador de tubos PPH

Máquina de enchufe de tubo PPH

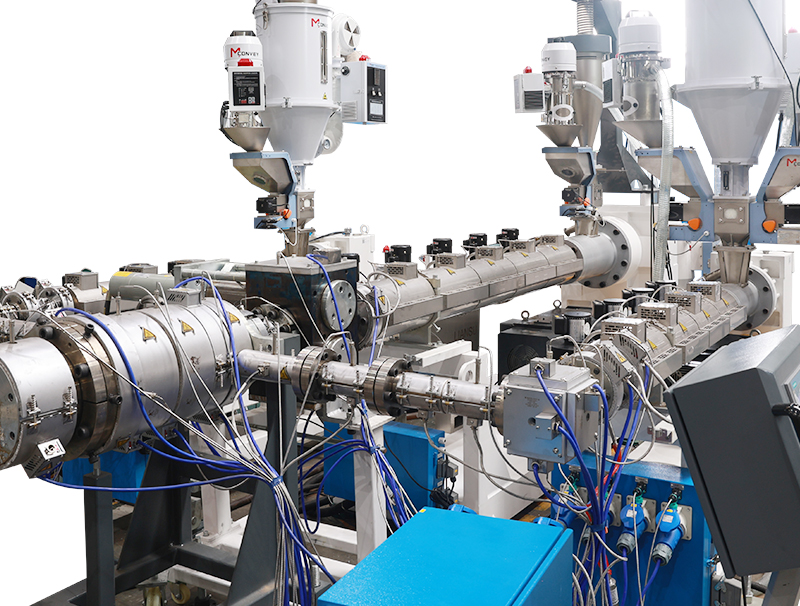

Extrusora de tornillo único

Dos extrusoras de un solo tornillo están configuradas de acuerdo con los requisitos de material de cada capa, asegurando una plastificación completa y una extrusión estable, proporcionando una fusión uniforme y estable.

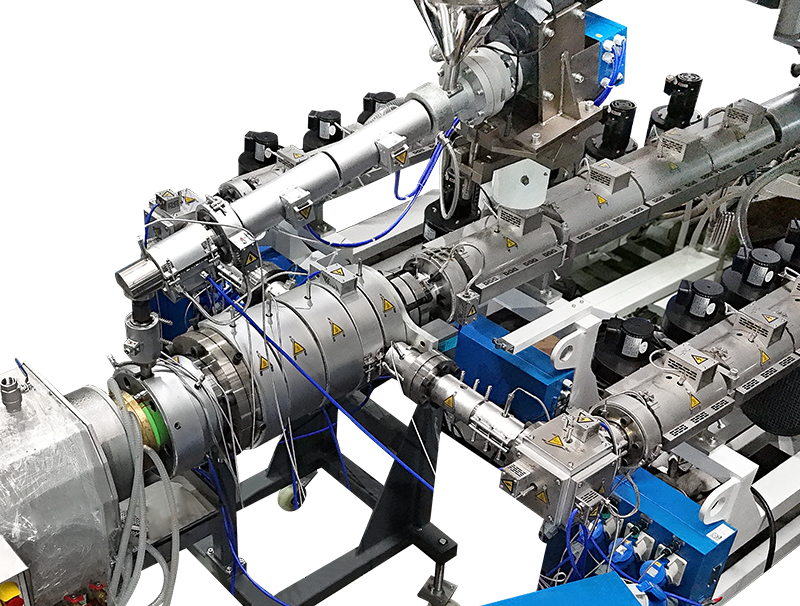

Cabeza de tubo

La cabeza de tubo utiliza un diseño de canal de flujo en espiral, adaptado a las propiedades del material PPH, lo que resulta en una distribución de temperatura de fusión más uniforme y menos líneas de soldadura y rayas comúnmente vistas con matrices de cesta. El diseño en espiral facilita una distribución uniforme de la fusión, combinado con el control de la salida de extrusión específica de la capa, permite un ajuste preciso del grosor de la pared para cada capa, mejorando la estabilidad de formación.

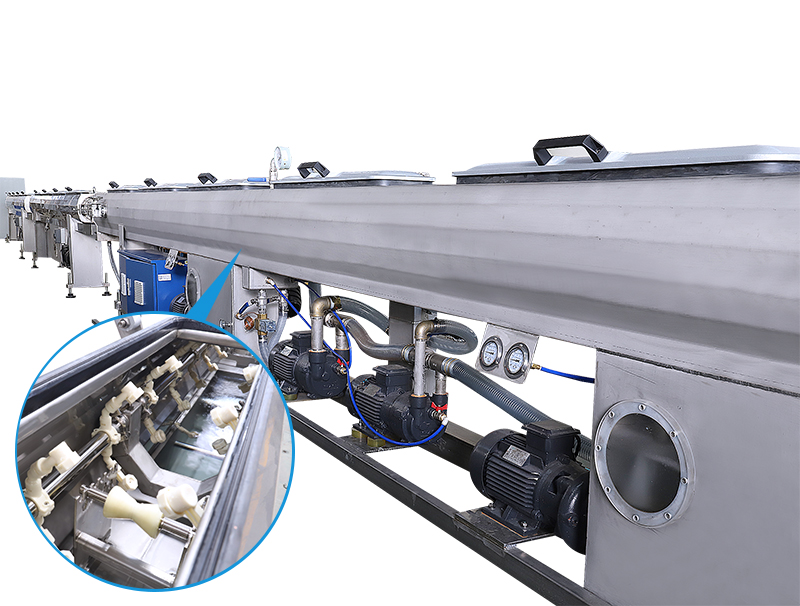

Tanque de calibración de vacío

Adopta sistema automático de control de bucle cerrado a presión negativa para garantizar la formación estable de tuberías, el ahorro de energía y la reducción del ruido.

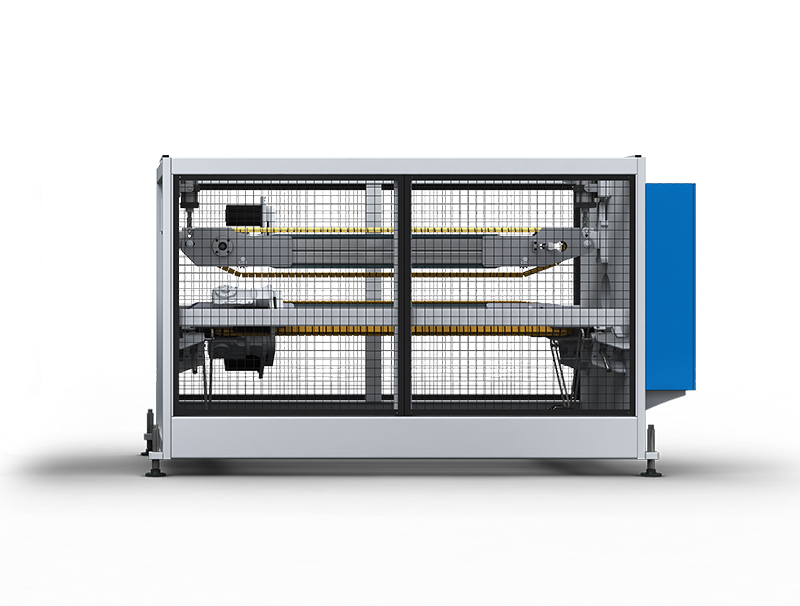

Unidad de extracción

El motor sincrónico de imán permanente y la correa de tracción de alta velocidad se utilizan para garantizar un rango de regulación de velocidad estable de más de 50 veces y la producción de alta velocidad realizada.

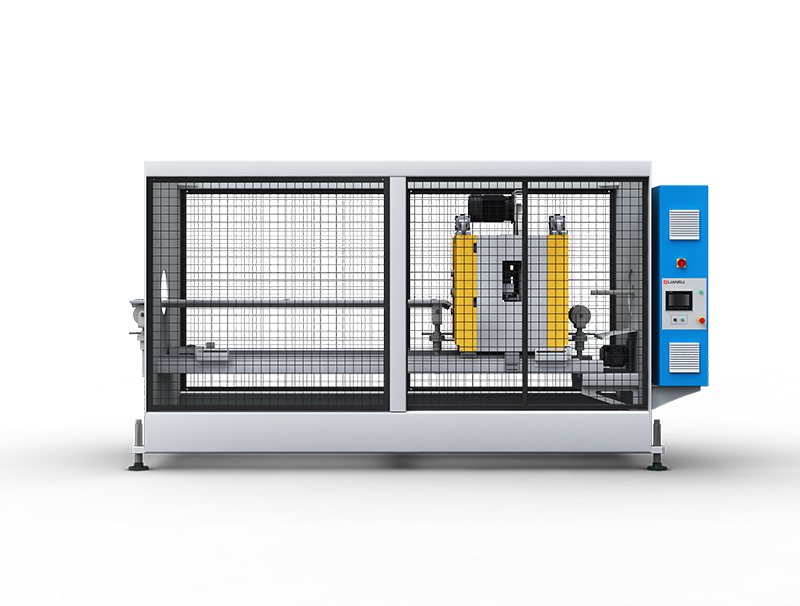

Cortador de tubos PPH

CuttingAdopt sistema de servo y cámara electrónica sincrónica. La velocidad de la línea de OD 110 alcanza 25m / min. De acuerdo con la fórmula preestablecida en HMI, se realizaron diferentes longitudes de tubería en línea sin parar de cortar.

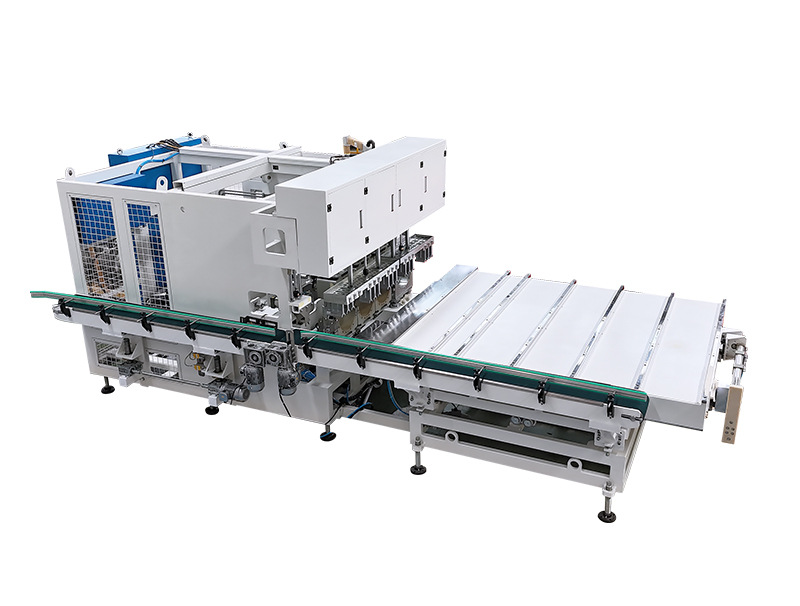

Máquina de enchufe de tubo PPH

Velocidad de enchufe en línea de alta velocidad: 16 m / min, OD110x2.2mm. Anillo de goma de alimentación en línea, longitud de tubo min 0,5 metros, max 6 metros. Sincronizado con el cortador para cambiar la longitud de la tubería requerida.
